在冶金行業(yè)的生產(chǎn)線上，活套輥?zhàn)鳛殛P(guān)鍵設(shè)備部件，長期承受著高溫、高壓和劇烈摩擦的惡劣工況。經(jīng)過長時(shí)間運(yùn)行后，活套輥表面不可避免地會(huì)出現(xiàn)磨損、裂紋甚至剝落等損傷，嚴(yán)重影響生產(chǎn)效率和產(chǎn)品質(zhì)量。傳統(tǒng)的修復(fù)方法如堆焊、熱噴涂等雖然能夠在一定程度上恢復(fù)部件尺寸，但存在熱影響區(qū)大、結(jié)合強(qiáng)度不足、修復(fù)精度低等固有缺陷。而激光熔覆技術(shù)作為一種先進(jìn)的表面工程技術(shù)，為活套輥修復(fù)提供了全新的解決方案。
在實(shí)際應(yīng)用中，活套輥激光熔覆修復(fù)需要經(jīng)過嚴(yán)謹(jǐn)?shù)墓に嚵鞒蹋?/span>
1、 修復(fù)前準(zhǔn)備
損傷評估：通過外觀檢查、硬度測試、三維掃描等確定磨損 / 裂紋區(qū)域，制定修復(fù)方案;
表面預(yù)處理：化學(xué)清洗(除油污)+ 機(jī)械粗化(噴砂 / 打磨至 Ra6.3-12.5μm)，增強(qiáng)熔覆層結(jié)合力。

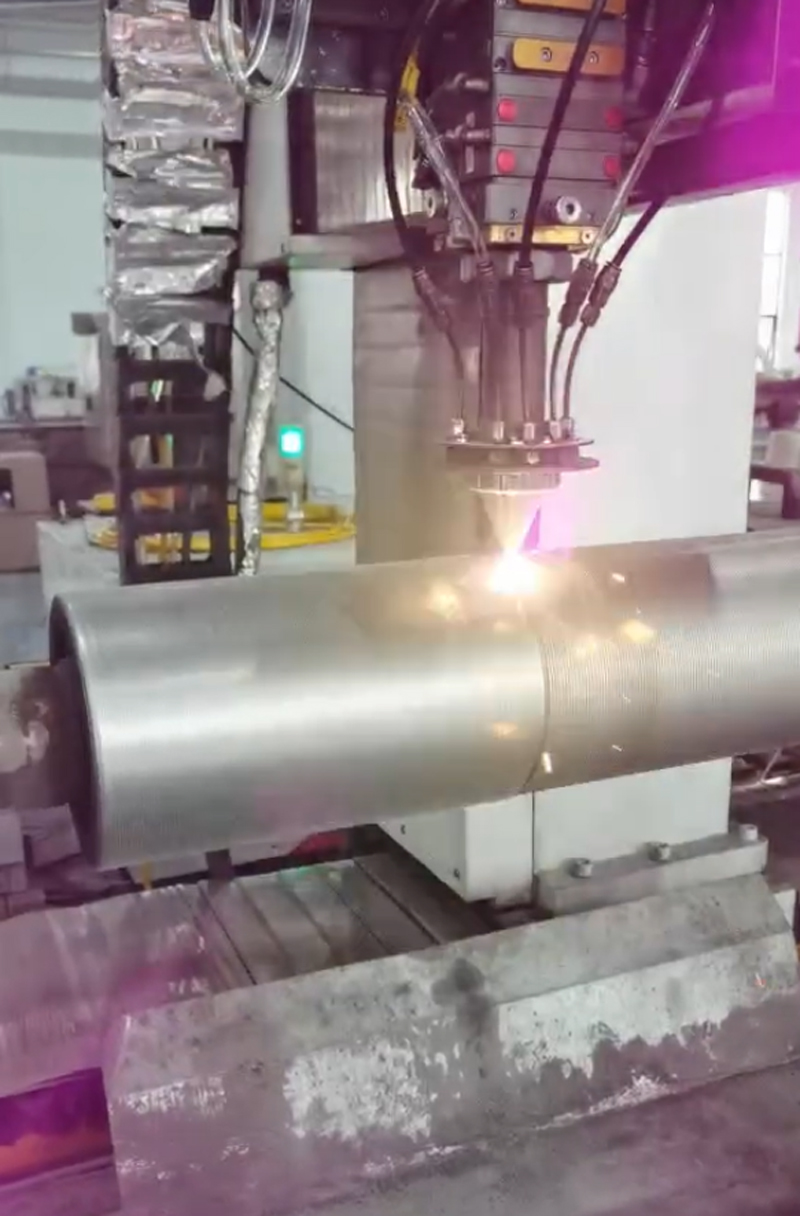

2、 激光熔覆操作
粉末選型：冶金輥選碳化鎢增強(qiáng)合金(耐磨)，印刷輥選鎳基合金(耐蝕);
參數(shù)調(diào)控：激光功率 1-3kW、掃描速度 5-20mm/s、送粉量 5-20g/min，通過同步送粉法保證涂層均勻性;
過程保護(hù)：惰性氣體隔絕空氣，避免熔池氧化。
3、后處理
熱處理：180-250℃回火 2-4 小時(shí)，消除殘余應(yīng)力;
精加工：磨削拋光至 Ra0.8-1.6μm，恢復(fù)尺寸精度;
質(zhì)量檢測：無損探傷(查氣孔 / 裂紋)、硬度測試與尺寸校準(zhǔn)。
從技術(shù)經(jīng)濟(jì)性角度分析，激光熔覆修復(fù)活套輥具有顯著優(yōu)勢。以某鋼廠的實(shí)際案例為例，新購活套輥的單件成本約為15萬元，而激光熔覆修復(fù)成本僅為3-5萬元，直接節(jié)省采購成本60%以上。更值得注意的是，經(jīng)激光熔覆修復(fù)的活套輥使用壽命普遍比新件延長30%-50%，這主要得益于熔覆層優(yōu)異的耐磨性能。從停機(jī)時(shí)間來看，傳統(tǒng)更換新輥需要產(chǎn)線停機(jī)48小時(shí)以上，而現(xiàn)場熔覆修復(fù)僅需12-16小時(shí)，大幅減少了生產(chǎn)損失。綜合計(jì)算表明，采用激光熔覆修復(fù)技術(shù)，單根活套輥的全生命周期可節(jié)約成本20萬元以上，投資回報(bào)率非?？捎^。
在質(zhì)量控制方面，激光熔覆修復(fù)活套輥需要建立完整的質(zhì)量保證體系。過程監(jiān)控采用紅外熱像儀實(shí)時(shí)監(jiān)測熔池溫度，確保熱輸入穩(wěn)定。熔覆層質(zhì)量通過超聲波檢測、滲透檢測等手段進(jìn)行無損評價(jià)，確保無裂紋、氣孔等缺陷。硬度測試采用里氏硬度計(jì)多點(diǎn)測量，保證硬度分布均勻。此外，還要進(jìn)行金相分析，檢查熔覆層與基體的結(jié)合界面質(zhì)量，以及熔覆層內(nèi)部的顯微組織狀態(tài)。只有通過嚴(yán)格的質(zhì)量控制，才能確保修復(fù)后的活套輥達(dá)到甚至超過新件的使用性能。
隨著激光技術(shù)的不斷進(jìn)步，活套輥激光熔覆修復(fù)也呈現(xiàn)出新的發(fā)展趨勢。智能化是重要方向，通過集成機(jī)器視覺、人工智能算法，實(shí)現(xiàn)熔覆路徑的自動(dòng)規(guī)劃和工藝參數(shù)的智能調(diào)節(jié)。復(fù)合修復(fù)技術(shù)也日益受到重視，如在激光熔覆前采用噴丸強(qiáng)化預(yù)處理，或在熔覆層中添加納米顆粒增強(qiáng)相等，進(jìn)一步提升修復(fù)件的性能。綠色化發(fā)展也不容忽視，通過優(yōu)化工藝減少材料浪費(fèi)，開發(fā)無污染合金粉末，使修復(fù)過程更加環(huán)保。此外，遠(yuǎn)程運(yùn)維技術(shù)的應(yīng)用使得專家可以異地指導(dǎo)現(xiàn)場修復(fù)，提高了服務(wù)的及時(shí)性和便捷性。
從行業(yè)應(yīng)用現(xiàn)狀來看，激光熔覆技術(shù)已經(jīng)在大型鋼鐵企業(yè)得到成功應(yīng)用。以某1450熱連軋生產(chǎn)線為例，采用激光熔覆技術(shù)修復(fù)的活套輥平均使用壽命達(dá)到8個(gè)月，比原裝新輥延長3個(gè)月，年節(jié)約成本超過200萬元。在冷軋生產(chǎn)線中，修復(fù)后的活套輥表面質(zhì)量完全滿足高端板材的生產(chǎn)要求，徹底解決了傳統(tǒng)修復(fù)方法導(dǎo)致的帶鋼表面劃傷問題。這些成功案例充分證明了激光熔覆技術(shù)在活套輥修復(fù)領(lǐng)域的卓越性能和廣闊前景。
當(dāng)然，激光熔覆修復(fù)技術(shù)在推廣過程中也面臨一些挑戰(zhàn)。設(shè)備投資較大，一套完整的激光熔覆系統(tǒng)需要數(shù)百萬元，對中小企業(yè)構(gòu)成一定門檻。技術(shù)門檻較高，需要專業(yè)的工藝開發(fā)團(tuán)隊(duì)和熟練的操作人員?，F(xiàn)場修復(fù)環(huán)境復(fù)雜，對設(shè)備的便攜性和適應(yīng)性提出了更高要求。未來，隨著設(shè)備成本的降低和工藝的標(biāo)準(zhǔn)化，這些障礙將逐步被克服，激光熔覆技術(shù)必將在冶金設(shè)備修復(fù)領(lǐng)域發(fā)揮更加重要的作用。
總的來說，激光熔覆技術(shù)為活套輥修復(fù)提供了一種高效、精密、經(jīng)濟(jì)的解決方案。它不僅能夠恢復(fù)部件尺寸，更能提升表面性能，實(shí)現(xiàn)"修舊勝新"的效果。對于冶金企業(yè)而言，采用這項(xiàng)技術(shù)可以顯著降低備件采購成本，減少停機(jī)時(shí)間，提高生產(chǎn)效率，是設(shè)備管理現(xiàn)代化的必然選擇。隨著技術(shù)的不斷進(jìn)步和應(yīng)用的深入，激光熔覆必將在設(shè)備再制造領(lǐng)域創(chuàng)造更大的價(jià)值。
